Giới thiệu:
Lưới địa kỹ thuật là vật liệu tổng hợp địa chất được sử dụng để gia cố đất và các vật liệu tương tự. Lưới địa kỹ thuật thường được sử dụng để gia cố tường chắn, cũng như lớp nền hoặc lớp đất dưới đường hoặc công trình. Đất bị kéo giãn dưới tác dụng của lực căng. So với đất, lưới địa kỹ thuật có khả năng chịu lực căng tốt hơn. Điều này cho phép chúng truyền lực đến một diện tích đất lớn hơn so với trường hợp thông thường. Vải địa kỹ thuật được sản xuất cho mục đích phân tách, lọc và thoát nước, trong khi lưới địa kỹ thuật được sản xuất đặc biệt như một vật liệu gia cố.Lưới địa kỹ thuật thường được làm từ các vật liệu polymer, chẳng hạn như polyester, polyethylene hoặc polypropylene . Chúng có thể được dệt hoặc đan từ sợi, hàn nhiệt từ các dải vật liệu hoặc được sản xuất bằng cách đục các lỗ theo một mẫu đều đặn trên các tấm vật liệu, sau đó kéo căng thành dạng lưới. Các sản phẩm này có tính linh hoạt, rất bền và có độ bền thiết kế lâu dài. Lưới địa kỹ thuật được thiết kế để sử dụng kết hợp với khối tường chắn và đất để ổn định khối lượng phía sau tường.
Lưới địa kỹ thuật là loại lưới tổng hợp, linh hoạt, được sản xuất đặc biệt để ổn định mái dốc và giữ đất. Lưới có nhiều loại vật liệu, kích thước và độ bền khác nhau. Chúng có thể được làm từ nhựa có độ bền kéo cao hoặc sợi polyester dệt, và thường được đóng gói thành cuộn tại nhà máy. Độ bền của lưới được đánh giá theo Cường độ Thiết kế Cho phép Dài hạn (LTADS) với các giá trị dao động từ 500 đến 3.000 pound trên mỗi foot tuyến tính (7,3N/m đến 43,8N/m).
Làm việc với lưới địa kỹ thuật:
Lưới địa kỹ thuật thường được bán theo cuộn lớn, rộng tới 13 ft (4 m) và dài tới 250 ft (76 m). Những "lưới" này cũng có nhiều trọng lượng và độ bền khác nhau. Các bức tường cao hơn thường yêu cầu lưới có độ bền cao hơn, đặc biệt là ở phần đáy của tường. Hầu hết các lưới đều có độ bền cao nhất dọc theo chiều cuộn hoặc hướng máy. Thiết kế lưới gia cường yêu cầu tất cả các lưới phải được đặt theo hướng máy chạy từ mặt trước của tường về phía sau khu vực đào.
Lắp đặt lưới địa kỹ thuật:
Các bước cài đặt làBước 1: Đào bỏ phần đất gia cố.
Loại bỏ lớp đất hiện có trong khu vực đất gia cố đến chiều dài chôn tối đa theo thiết kế lưới địa kỹ thuật. Chuẩn bị mặt bằng bằng phẳng phía sau các khối tường để đặt từng lớp lưới địa kỹ thuật.Bước 2: Cắt lưới địa lý.
Cắt các đoạn lưới địa kỹ thuật từ cuộn theo chiều dài quy định (độ sâu chôn). Hướng cuộn lưới địa kỹ thuật là từ tường về phía bờ đắp (kiểm tra tiêu chuẩn của nhà sản xuất). Trong hầu hết các trường hợp, hướng đúng là cuộn lưới địa kỹ thuật vuông góc với mặt tường.Bước 3: Cài đặt lưới địa lý.
Móc lưới địa kỹ thuật vào các chốt sợi thủy tinh để đảm bảo kết nối cơ học chắc chắn giữa thiết bị và lưới địa kỹ thuật.Bước 4: Bảo mật lưới địa lý.
Kéo căng tấm lưới địa kỹ thuật đã được ghim để loại bỏ các nếp gấp lỏng lẻo. Đóng cọc hoặc cố định mép sau của lưới địa kỹ thuật trước và trong quá trình lấp đất và đầm nén. Tháo cọc nếu cần thiết sau khi đã lấp đất xong. Đặt thêm các đoạn lưới địa kỹ thuật sát nhau để đảm bảo độ phủ liên tục ở mỗi lớp.Bước 5: Lắp đặt dãy thiết bị Keystone tiếp theo.
Kiểm tra trình độ của từng khóa học mới.Bước 6: Đổ đất đã nén chặt lên trên lưới địa kỹ thuật theo từng lớp dày 8 inch.
Cần có lớp đất gia cố dày tối thiểu sáu inch trước khi cho thiết bị có bánh xe hoặc bánh xích di chuyển trên lưới địa kỹ thuật. Tránh lái hoặc quay thiết bị trực tiếp trên lưới địa kỹ thuật để tránh gây hư hại quá mức.Cấu trúc của lưới địa kỹ thuật:

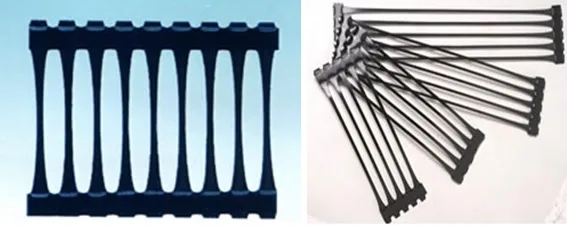

1. Lưới địa kỹ thuật một chiều
Lưới địa kỹ thuật một chiều được tạo ra bằng cách đùn các polyme mạch lớn và được hình thành bằng lực căng dọc. Loại lưới địa kỹ thuật này có tính toàn vẹn với cấu trúc lưới hình elip phân bố đều. Nó có độ bền kéo và mô đun đàn hồi kéo cao. Với cấu trúc này, lưới địa kỹ thuật cung cấp một hệ thống liên kết lý tưởng cho đất. Nó có độ bền và sức chịu đựng một chiều cao, và khả năng chịu lực ngang cao đối với hỗn hợp đất đá. Tất cả các chỉ số tính chất của nó đều vượt trội so với lưới địa kỹ thuật không có lực căng. Nó là một vật liệu gia cường lý tưởng hiện nay, chẳng hạn như các công trình đất gia cường trong tường chắn gia cường, mái dốc gia cường, mố cầu và đường cao tốc, đường sắt và sân bay.
Những lợi ích:
- Đa dạng các lựa chọn vật liệu ốp lát (gạch bê tông, tấm bê tông, gỗ đã qua xử lý với nhiều vân và màu sắc khác nhau)
- Tổng chi phí vật liệu và thời gian được tiết kiệm lên đến 60% so với kết cấu bê tông cốt thép thông thường và kết cấu chịu lực.
- Khả năng chống chịu cao với tải trọng va đập động và hoạt động địa chấn.
- Cho phép sử dụng vật liệu lấp đầy có sẵn tại chỗ.
- Xây dựng nhanh chóng, dễ dàng và tiết kiệm chi phí
- Chịu được sự lún lệch
- Khả năng kết nối mạnh giữa mặt tiếp xúc và lưới điện.
- Cấu trúc có tính thẩm mỹ cao
- Giảm thiểu sự gián đoạn giao thông và việc đóng làn đường.
2. Lưới địa kỹ thuật hai trục (BX)
Vật liệu lưới địa kỹ thuật hai chiều tương tự như vật liệu lưới địa kỹ thuật một chiều. Tính chất hóa học của nó cũng không hoạt động mạnh. Nó được ép đùn từ các polyme đại phân tử và được hình thành bởi các lực căng dọc và ngang. Loại vật liệu này có độ bền kéo cao theo cả hai hướng dọc và ngang. Cấu trúc này tạo ra một hệ thống liên kết cho đất và phù hợp cho việc cải tạo nền đường có tải trọng thường xuyên trên diện tích lớn, chẳng hạn như xử lý nền đất yếu và các công trình đất gia cố.Những lợi ích:
- Tiết kiệm chi phí với những lợi ích vượt trội về hiệu suất.
- Tiết kiệm đáng kể độ dày hạt mà không ảnh hưởng đến hiệu suất.
- Kiểm soát hiện tượng lún không đều và tạo rãnh.
- Tỷ lệ lợi ích giao thông và hệ số lớp được cải thiện đáng kể.
- Ngăn chặn sự di chuyển lên trên của các hạt mịn nền đường bằng cách bơm
- Đạt được tuổi thọ mặt đường dài hơn
- Giảm thiểu việc đào xới và lấp đất.
- Tăng khả năng chịu tải hiệu quả bên dưới móng nông
- Tránh được việc phải sử dụng mũ cọc, cột bê tông rung, móng bè bê tông, cọc đá, v.v., vốn là những hạng mục cần thiết trong các phương án truyền thống dùng để gia cố móng.
3. Lưới địa kỹ thuật ba trục
Lưới địa kỹ thuật ba trục là một sản phẩm lưới địa kỹ thuật mới mang tính cách mạng. Cấu trúc hình tam giác của lưới địa kỹ thuật ba trục, kết hợp với độ dày gân tăng cường và hiệu quả liên kết, cải thiện đáng kể khả năng liên kết và giữ chặt cốt liệu – dẫn đến hiệu suất cấu trúc tối ưu của lớp ổn định cơ học. Nghiên cứu cho thấy lưới địa kỹ thuật ba trục có thể giảm yêu cầu về lớp nền/lớp móng bằng cốt liệu từ 25% đến 50%.
Lưới địa kỹ thuật ba trục mang lại hiệu suất trong ba chiều:
- Phân phối tải đa hướng
- Phân phối tải đa hướng
- Tính toàn vẹn và hiệu quả của mối nối
- Hiệu năng vượt trội trên cả đường trải nhựa và đường đất.
- Giảm bớt áp lực lên các điểm phụ
Các loại lưới địa kỹ thuật:
1. Lưới địa kỹ thuật sợi thủy tinh:
Lưới địa kỹ thuật sợi thủy tinh là một vật liệu mới tuyệt vời được sử dụng để gia cố mặt đường và nền đường, được làm từ các sợi thủy tinh và phủ một lớp dung dịch đặc biệt. Nó có độ bền dọc và ngang cao, tỷ lệ giãn nở thấp, khả năng chống kiềm và lão hóa, được sử dụng rộng rãi trong mặt đường nhựa, mặt đường bê tông và gia cố nền đường.2. Lưới địa kỹ thuật PET:
Lưới địa kỹ thuật Terylene là một vật liệu mới dùng để gia cố nền đường, được làm từ sợi terylene và phủ một lớp dung dịch đặc biệt. Nó có độ bền dọc và ngang cao, tỷ lệ giãn nở thấp, khả năng chống kiềm và chống lão hóa.3. Lưới địa kỹ thuật sợi thủy tinh dệt dọc:
Nó được dệt từ sợi thủy tinh có độ bền kéo cao làm nguyên liệu thô, được phủ một lớp keo.Của cải:
- Độ bền kéo cao theo hướng dọc và ngang
- Tỷ lệ giãn thấp
- Khả năng thích ứng phạm vi nhiệt độ tuyệt vời
- Có khả năng chống tia cực tím, kiềm và oxy hóa tuyệt vời, giúp kéo dài tuổi thọ sản phẩm.
- Nhằm giải quyết vấn đề nứt nẻ mặt đường trên các tuyến đường cao tốc, đường bộ và đường băng sân bay, đồng thời xuất phát từ nhu cầu giảm chi phí bảo trì và sửa chữa cơ sở hạ tầng.
4. Vỉ nướng hàn nhựa:
Công ty chúng tôi dựa trên nhu cầu thị trường để tự phát triển lưới địa kỹ thuật cường độ cao. Lưới địa kỹ thuật hàn nhựa được làm từ vật liệu gốc polypropylene, bằng cách thêm chất chống lão hóa và các chất phụ gia khác, kéo giãn bằng phương pháp ép đùn để tạo ra các đường gân cường độ cao được dập nổi trên bề mặt thô ráp, các đường gân này vuông góc với mặt phẳng với nhau, và hàn siêu âm để tạo điểm giao nhau. Sản phẩm thích hợp để gia cố mố tường chắn đất, mái dốc, các công trình có nền đất yếu. Màu sắc sản phẩm theo yêu cầu của khách hàng.Đặc tính kỹ thuật của sản phẩm:
- Cường độ cao;
- Uốn cong, gấp gọn, chống mỏi tốt, chống ăn mòn, cán liên tục;
- Lực ma sát đất đóng vai trò rất lớn, phạm vi ứng dụng rộng rãi, phù hợp cho các công trình chịu tải trọng cao.
Đường cong với lưới địa lý:
Bên trong đường cong:
Lưới địa kỹ thuật cần phải phủ kín 100% xung quanh đường cong bên trong. Để đạt được điều này, cần phải lắp đặt thêm các lớp ở phía trên hoặc phía dưới mặt đường tại những nơi cần lưới để lấp đầy các khoảng trống được tạo ra.- Cắt lưới địa kỹ thuật theo chiều dài yêu cầu dựa trên bản vẽ đã được phê duyệt.
- Trải lưới địa kỹ thuật chính xung quanh đường cong, các cạnh phía trước sát nhau. Đảm bảo hướng chịu lực vuông góc với mặt tường. Đánh dấu các khối hoặc ghi chú lại những khu vực có khoảng trống trong việc bố trí lưới.
- Đặt mảnh lưới phụ lên hàng tiếp theo (hoặc hàng bên dưới) để che lấp khoảng trống còn lại trên lớp chính.
Đường cong bên ngoài:
- Cắt lưới địa kỹ thuật theo chiều dài yêu cầu dựa trên bản vẽ đã được phê duyệt.
- Trải lưới địa kỹ thuật xung quanh đường cong.
- Nhấc phần lưới bị chồng lên nhau và đặt vật liệu lấp đầy để ngăn cách. Các lớp lưới cần được ngăn cách bởi một lớp vật liệu lấp đầy được chấp thuận dày 75 mm (3 inch).
- Không bao giờ được đầm nén trực tiếp lên lưới địa kỹ thuật.
Ứng dụng của lưới địa kỹ thuật:
- Đường băng, đường lăn, sân đỗ máy bay.
- Đường cao tốc và trạm thu phí
- Đường phố và các giao lộ có đèn tín hiệu giao thông
- Đường công nghiệp, Khu kinh tế đặc biệt
- Bãi đỗ xe, cầu, trải nhựa đường trên bề mặt bê tông xi măng bị hư hỏng.
- Khai thác mỏ
- Bãi chôn lấp
- Sân golf và sân thể thao
