Các loại và cài đặt bộ phận làm sạch sợi trong máy quấn sợi tự động

Chất làm sạch sợi là gì?​

Máy làm sạch sợi là thiết bị được sử dụng để loại bỏ các khuyết tật (chỗ dày, chỗ mỏng, tạp chất, v.v.) khỏi sợi nhằm nâng cao chất lượng sợi và hiệu quả dệt. Thiết bị này chủ yếu được sử dụng trong các công đoạn cuộn sợi.

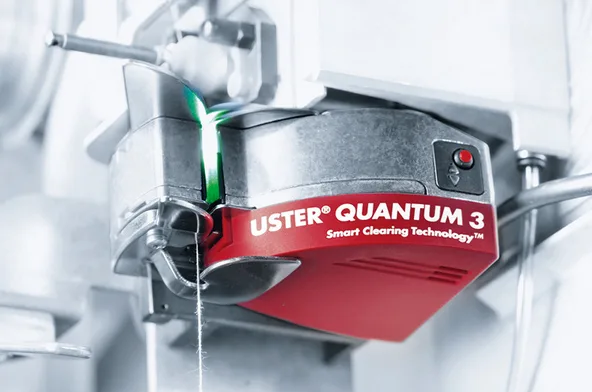

Hình 1: Dụng cụ làm gọn sợi

Các lỗi sợi sau đây được loại bỏ bằng máy làm sạch sợi:

1. những nơi dày và mỏng
2. Tấm và cục u
3. Vải rộng
4. Vật liệu ngoại lai

Các loại sợi khác nhau:​

Có hai loại máy làm sạch sợi

1. máy làm sạch sợi
2. máy làm sạch sợi điện tử

A. Máy làm sạch sợi cơ học:​

Các máy quấn sợi thủ công truyền thống thường được trang bị bộ phận làm sạch sợi kiểu cơ khí. Về cơ bản, bộ phận làm sạch sợi kiểu cơ khí bao gồm một khe điều chỉnh được mà sợi đi qua. Nó chỉ giữ lại những đoạn sợi dày hơn kích thước khe đã được điều chỉnh. Thiết bị này tích hợp một lưỡi cắt để cắt các lỗi sợi . Ngày nay, bộ phận làm sạch sợi kiểu cơ khí ít được sử dụng vì chúng không hiệu quả trong việc loại bỏ các đoạn sợi mỏng và các chất bẩn.

Có hai loại:

1. Loại đầu tù thông thường
2. Loại lưỡi dao răng cưa

B. Máy làm sạch sợi điện tử:​

Bộ làm sạch sợi điện tử (EYC) đã được khẳng định vị thế là thiết bị phát hiện lỗi sợi trong tất cả các máy cuốn sợi thông thường và tự động. Bộ làm sạch sợi điện tử được trang bị trên máy cuốn sợi để loại bỏ các lỗi không mong muốn và các lỗi dài (nếu có) trong sợi.

Máy làm sạch sợi điện tử đã đóng vai trò quan trọng trên thị trường trong ba thập kỷ qua. Nó đại diện cho hệ thống giám sát cuối cùng trong quá trình kéo sợi, nơi các lỗi gây nhiễu còn sót lại có thể được loại bỏ và thay thế bằng một "mối nối" thay vì một nút thắt gây khó chịu trong quá trình dệt kim và dệt vải. Nó cũng đóng vai trò như một bộ lọc, trong đó các cuộn sợi kém chất lượng có thể được tự động tách ra khỏi lô sợi chất lượng tốt.

Về cơ bản có hai nguyên tắc:

1. Bộ làm rõ loại điện dung
2. máy in ảnh điện tử

1. Bộ làm rõ điện dung:​

Hệ thống máy cắt sợi bằng điện dung đo khối lượng trên mỗi đơn vị chiều dài và tạo ra điện áp, sau đó được so sánh với giá trị tham chiếu đã thiết lập cho độ dày trung bình của sợi. Sợi sẽ tự động được cắt và lỗi được loại bỏ bất cứ khi nào hiệu điện thế vượt quá giá trị tối đa cho trước. Máy cắt sợi kiểu điện dung được sản xuất bởi Zellweger Uster Technologies.Sơ đồ khối thể hiện nguyên lý hoạt động của máy phân loại sợi điện tử kiểu tụ điện. Trong loại này, sợi được đưa qua một tụ điện đo có khoảng cách không khí, bao gồm hai tấm song song với môi trường không khí. Giới hạn lỗi của sợi được thiết lập theo tiết diện, chiều dài và độ dày sợi bằng cách sử dụng các núm điều chỉnh phù hợp trên thiết bị. Khi sợi đi qua tụ điện, giá trị điện dung sẽ thay đổi tùy thuộc vào chiều dài và tiết diện của sợi. Điều này liên quan đến khối lượng vật liệu giữa các tấm. Tụ điện đo vật liệu, và tín hiệu điện được đưa đến bộ khuếch đại để khuếch đại tín hiệu. Điện áp được khuếch đại được truyền đến bộ phân biệt để đo các giới hạn lỗi đã được thiết lập trước. Nếu tín hiệu vượt quá giới hạn, tín hiệu sẽ được truyền tiếp và thông qua một xung cắt, và một lưỡi dao được kích hoạt để cắt sợi. Một chất điện môi dạng sợi và các bộ điều khiển độ nhạy được sử dụng để đạt được độ nhạy cần thiết trong quá trình hoạt động (Hình 2).
Hình 2: Máy làm sạch sợi điện tử kiểu tụ điện

2. Bộ lọc quang điện:​

Máy làm sạch sợi quang điện tử có khả năng phát hiện đồng thời các tạp chất tối màu và sáng màu cũng như các sợi trong suốt nhỏ nhất trong cả vật liệu trắng thô và vật liệu màu. Trong hệ thống quang điện, một chùm tia sáng được chiếu từ nguồn sáng theo chiều ngang qua sợi, và một tế bào quang điện đo cường độ ánh sáng đi qua sợi. Bằng cách này, sự thay đổi về độ dày của sợi có thể được theo dõi. Lỗi được phát hiện và loại bỏ bất cứ khi nào sự thay đổi cường độ lớn hơn mức đã đặt. Máy làm sạch sợi quang điện tử được sản xuất bởi Loepfe Bros. Thụy Sĩ.

Sơ đồ khối thể hiện nguyên lý hoạt động của máy làm sạch sợi điện tử kiểu tế bào quang điện. Sợi được đưa qua nguồn sáng và được nguồn sáng quét. Đối diện với nguồn sáng là một bộ thu để nhận các tia sáng phát ra từ chùm tia sáng (Hình 3).

Hình 3: Máy làm sạch sợi quang điện
Giới hạn lỗi của sợi về độ dày, chiều dài và độ xoắn đôi được thiết lập bằng cách sử dụng các núm điều chỉnh phù hợp trên thiết bị. Khi sợi đi qua nguồn sáng, sợi được quét bởi chùm tia sáng. Phần được quét sẽ làm gián đoạn chùm tia sáng, làm thay đổi tín hiệu từ tế bào quang điện. Các tín hiệu này được đưa đến bộ khuếch đại để khuếch đại tín hiệu. Điện áp được khuếch đại được truyền đến bộ phân biệt để đo các giới hạn lỗi đã được thiết lập trước. Nếu tín hiệu vượt quá giới hạn, tín hiệu sẽ được truyền tiếp và thông qua xung cắt, và một lưỡi dao sẽ được kích hoạt để cắt sợi. Có thể sử dụng máy làm sạch sợi Uster Peyer, Uster Quantum và Loepfe.

Cài đặt bộ phận làm sạch sợi trong máy cuốn sợi tự động:​

Việc điều chỉnh máy làm sạch sợi đóng vai trò rất quan trọng trong quá trình cuộn sợi, xét về chất lượng và năng suất. Các cài đặt khác nhau trong máy làm sạch sợi phụ thuộc vào yêu cầu của khách hàng. Sau đây là các kênh khác nhau có sẵn trong hệ thống máy làm sạch sợi của máy cuộn sợi hiện đại:

1. Chiều dài tham chiếu: Chiều dài của sợi chỉ mà trên đó tiết diện đứt gãy cần được đo.
2. Độ nhạy: Thông số này xác định giới hạn kích hoạt đối với kích thước mặt cắt ngang của sự cố.
3. Mật độ sợi : Việc thiết lập mật độ sợi giúp cung cấp giá trị trung bình của vật liệu đang được xử lý, từ đó so sánh rõ hơn các tín hiệu tức thời để xác định mức độ nghiêm trọng của lỗi.
4. Loại vật liệu: Loại sợi đầu vào đang được xử lý.
5. Các kênh lỗi:
   1. Những chỗ ngắn và dày
   2. Những chỗ dài và dày
   3. Những nơi dài và hẹp
   4. Neps
   5. Đếm
   6. Nối
6. Loại bỏ tạp chất: Chức năng này loại bỏ các tạp chất có trong sợi như sợi màu, sợi PP, sợi đay, v.v.
